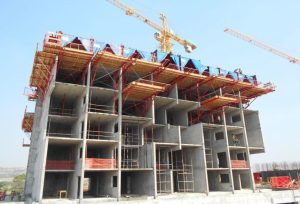

قالب بندی تونلی یا قالب خانه های باکسی چیست؟

سیستم قالب بندی تونلی یا باکسی یکی از مهم ترین و مناسب ترین روش قالب بندی برای انبوه سازان در حوزه صنعت ساختمان است. یک سازه یکپارچه مقاوم در برابر زلزله برای یکپارچه سازی دیوار های برشی و تیرچه های سقفی(دال سقفی) است. در سالیان اخیر که دولت خانه سازی انبوه برای جوانان و خانواده های ایرانی در دستور کار قرار  داده است ضرورت خانه سازی انبوه با قالب های سیستم تونلی و باکسی بیشتر شده با توجه به هزینه پایین و سرعت بالا و همچنین دوری از سیستم های سنتی باعث شده تا مفتخر باشیم با توانایی های طراحی نرم افزاری سیستم های تونلی جدید و توانمندی های ساخت قالب با بهترین کیفیت تقاضای مشتریانمان را در حوزه قالب سازی قطعات بتنی بر طرف کنیم.

اجزاء سیستم قالب بندی تونل فرم:

• پین و گوه
• جک دو پیچ
• چرخ و شفت های تراشکاری شده
• ویبره بدنه 1200 کیلوگرمی
• تیپ گوشه های قالب
• کلید های قالب برای جداسازی قالب از قطعه بتنی خشک شده

مزایای قالب تونلی از نگاه صنعت گران ساختمان:

• کاهش زمان در بخش باز و بست قالب که باعث کاهش هزینه های بلند مدت یک پروژه در خصوص نیروی کار، اتوماسیون کردن زمان بتن ریزی
• بی عیب و نقص بودن محصول خروجی بتن
• با بهره گیری از قالب ها سیستم تونلی به دلیل یکنواخت بودن و تکراری بودن مراحل تولید نیاز به افراد ماهر در این حوزه ندارید.
• حذف نازک کاری داخلی
• حذف اجزا چوب ، سیم مفتول و میخ های مصرفی در قالب بندی سنتی
• مقاومت بسیار بالای سازه به دلیل یکپارچه بودن سازه(دیوار های جانبی و سقف)
• استفاده از مش های آماده و از قبل بافته شده که هزینه های جداگانه و بالای آرماتور بندی حذف می شود.

کیفیت قالب بتن به چه چیزهایی بستگی دارد؟

1. مقاومت قالب بتن با ضریب احتمالی 2
2. صلبیت قالب بتن (سطح ساف – حذف خط جوش ها)
3. مقاومت در برابر ضربه قالب بتن (طراح و سازنده جای مناسب برای ضربه پذیری و چکش پذیری قالب در نظر گرفته باشند)
4. دوام قالب بتن (حداقل 60 ماه تمام ضمانت محصول به خریدار تضمین شود)
5. وزن قالب بتن(با استفاده از مقاطع مستطیلی و پروفیل ها از وزن بالای قالب اجتناب شود.)

مقاومت قالب بتن

مقاومت و استحکام متریال های تشکیل دهنده قالب بندی بتن باید به گونه ای باشد که هر نوع نیرو و فشار خارجی را تحمل کند. این فاکتور، ایمنی قالب را هم تضمین می کند.

صلبیت قالب بتن

با توجه به اینکه بتن یک ماده بسیار سنگین است صلبیت قالب بندی بتن باید به گونه ای باشد که زیر این بار وارده، خم نشود. حتی اگر چنین جابجایی در سازه صورت گیرد باید خیلی کم و قابل پیش بینی باشد. چرا که اگر این تغییر شکل و جابجایی وسیع باشد تاثیر زیادی بر سطح انحراف بتن می گذارد. لذا برای تشخیص مقدار و مکان این انحرافات باید صلبیت ماده تشکیل دهنده قالب ثابت باشد.

مقاومت دربرابر ضربه قالب تن

ساخت این قالب ها باید به گونه ای باشد که نه تنها در برابر ضربه و آسیب دیدن مقاوم باشند بلکه هیچ تکه ای از قالب، جدا و یا ریخته نشود. برای اطمینان از این ویژگی باید نحوه ریزش متریال های سازنده قالب بررسی و تعیین شود. البته باید این نکته را یادآوری کنیم در زمان ساخت این قالب ها و برای افزایش ایمنی، انتخاب مواد شکل پذیر اهمیت بیشتری نسبت به مواد شکننده دارند.

دوام قالب بتن

دوام قالب های بتنی یکی از مهمترین ویژگی های یک قالب خوب است. چرا که هم صرفه اقتصادی دارد و هم کیفیت آن را تضمین می کند و سبب می شود از قالب مجددا استفاده کرد. با توجه به اینکه معمولا قالب های بتنی را در محیط باز می سازند و در فواصل تولید و اتصال سایر اجزا، این سازه تحت شرایط محیطی و در معرض هوا قرار دارد انتظار می رود این سازه و صفحات داخلی آن از موادی ساخته شوند که در برابر عوامل محیطی نظیر باد، باران، رطوبت، نور مستقیم خورشید، خوردگی، هوازدگی و … مقاوم باشند و کمتر تجزیه شوند.

وزن قالب بتن

معمولا سرهم کردن قطعات و اجزای قالب بندی بتن با کمک نیروی دست انجام می گیرد. طبیعتا اگر وزن این قطعات و اجزا سنگین باشد و نیروهای انسانی نتوانند آن ها را جابجا و به هم متصل کنند نیازمند جرثقیل می باشید. بنابراین اگر می خواهید هزینه این پروژه، اقتصادی تر باشد اجزا و قطعات قالب را به گونه ای تولید کنید که وزن مناسبی داشته باشد تا کارکنان با نیروی دست بتوانند آنها را جابجا کنند.
